Fotogrametría del yacimiento

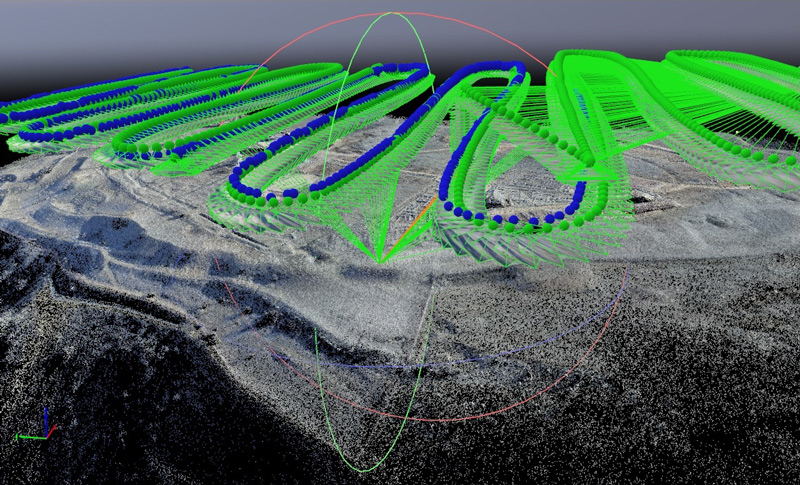

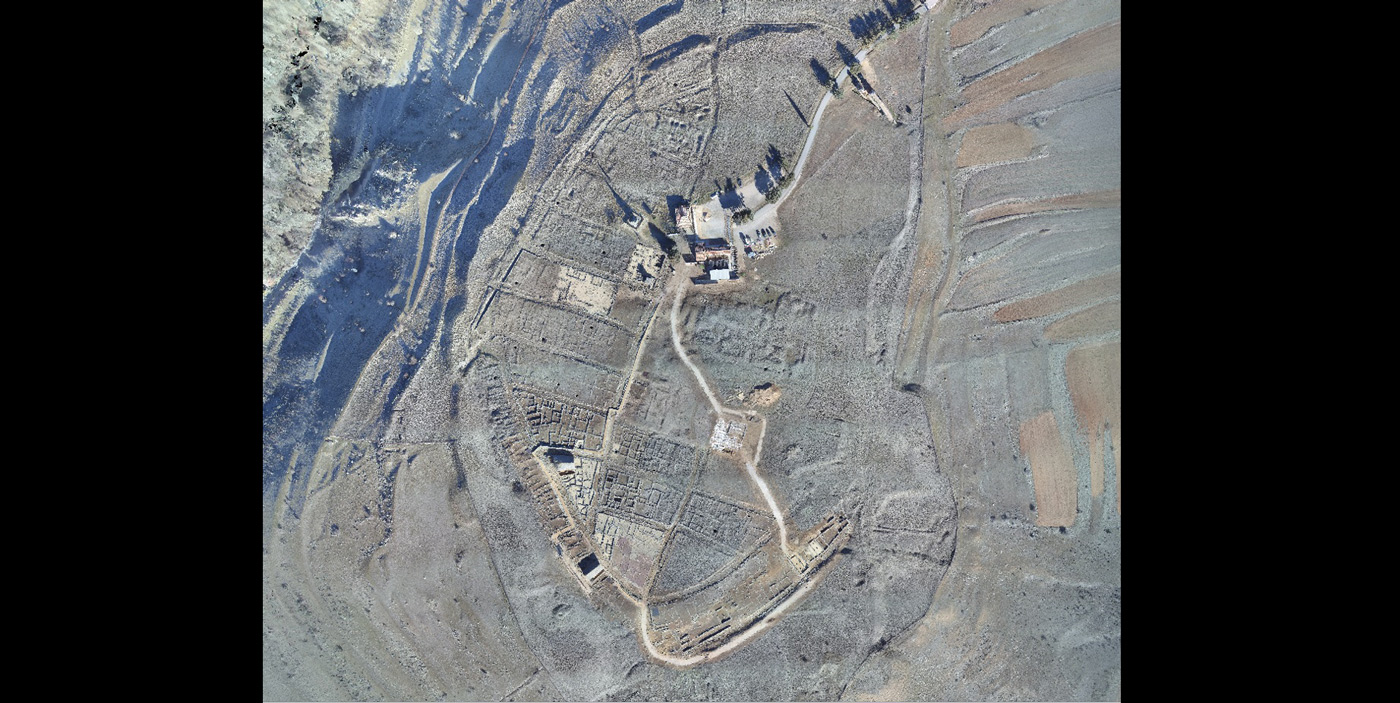

La fotogrametría del Cerro de la Muela proporciona una herramienta de trabajo para la obtención todo tipo de medidas lineales, de superficie y de volumen. Para su elaboración se ha realizado un vuelo completo de la ciudad de extremo a extremo y varios vuelos parciales con un total de 1.751 fotogramas a tres alturas. En primer lugar, cubriendo toda la superficie a 40 m. de altura. Seguidamente dos vuelos a 20 m. de la parte occidental de la ciudad, en la que se encuentra la mayor densidad de superficie excavada. Finalmente, se realizó un vuelo a 10 m. de atura para documetar detalladamente algunas casas. Las imagenes se procesaron con una CPU Intel© Core™ 17-6700 @ 3.40 GHz RAM 64 GB con Windows 7 Professional.

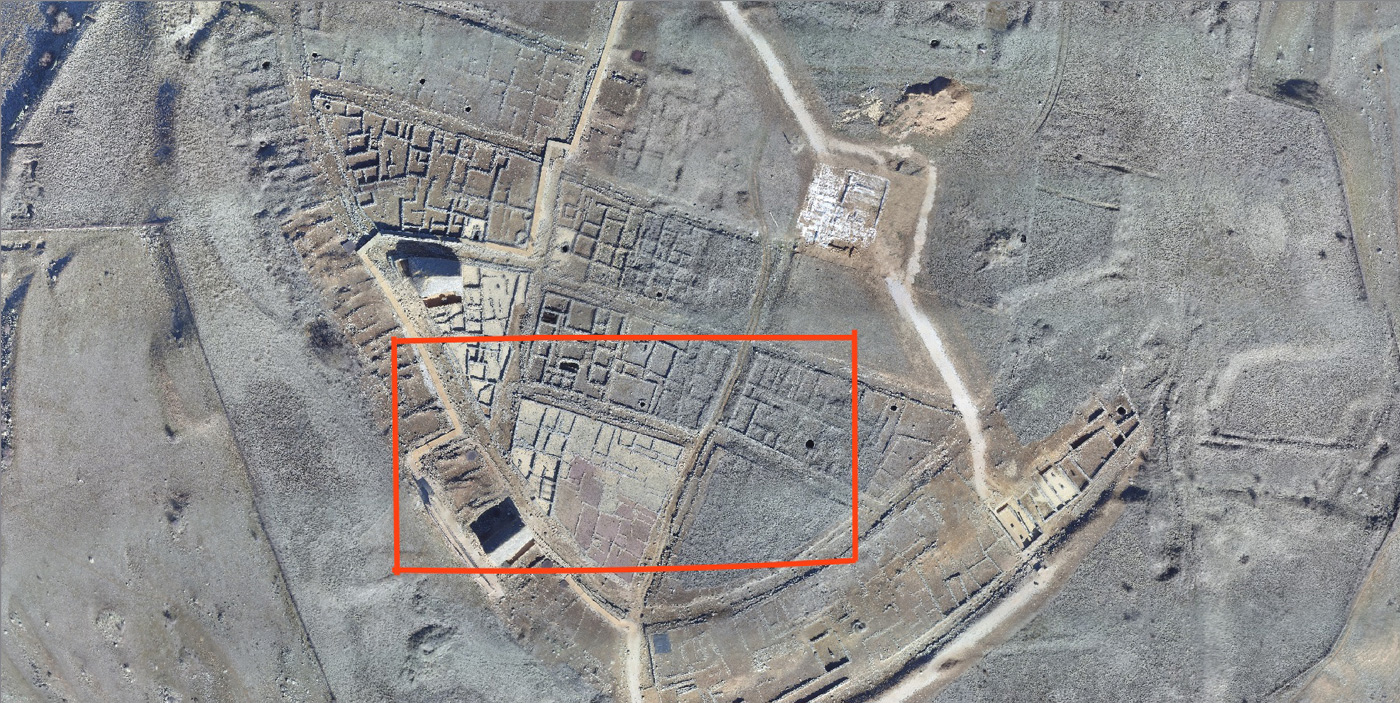

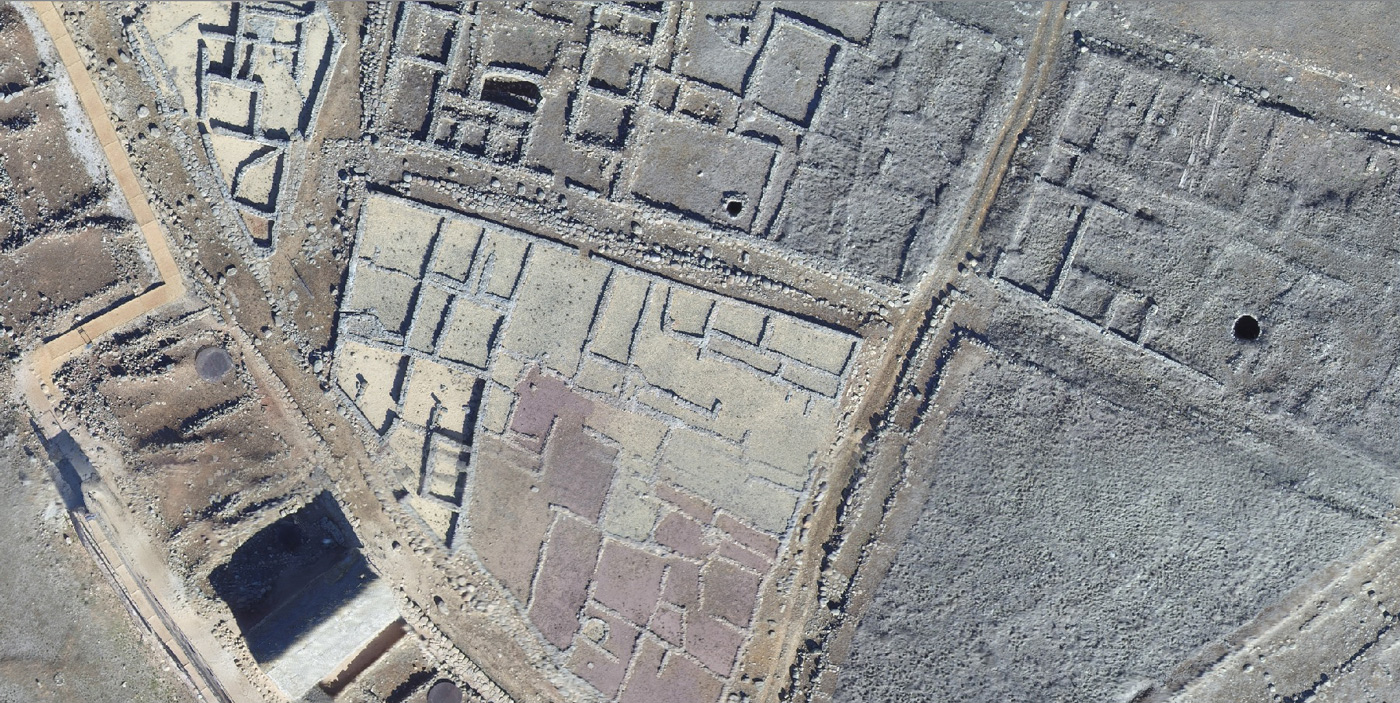

Zona occidental (detalle)
1 de 3
Fases de la conquista de la Meseta

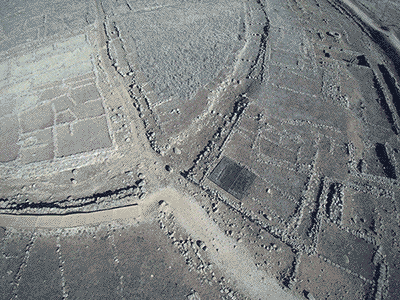

Pasada de dron en timelapse

La captura de imágenes se hizo con un dron DJI Mavic Pro con cámara incorporada, que en las primeras pruebas realizadas comprobamos que disponía de la nitidez suficiente para los resultados que pretendíamos obtener.


En la fase de proceso de imágenes, con un solapamiento medio del 30%, se trabajó con Pix4D para obtener el modelo fotogramétrico generando una nube de puntos de gran densidad a partir de la cual se han obtenido el ortomosaico y los planos de superficie (DTM y DSM).

En ellos se visualizan con gran claridad, en los colores hipsométricos, los declives y las caídas de agua en la superficie y por las calles de la ciudad. A partir de estos modelos de superficie se han elaborado planos con las líneas de nivel a diferentes cotas. En la imagen que sigue a continuación facilitamos la descarga del archivo, así como la de un visualizador para la obtención de medidas básicas del yacimiento.

Líneas de nivel
Tintas hipsométricas

En el post-proceso los archivos generados por Pix4D se han trabajado con otros programas, para la obtención de resultados diversos. Las lineas de nivel se han tratado, a partir de archivos DWG, en Rhino y AutoCAD. Los archivos obj se han tratado con Blender, ZBrush y las herramientas básicas de Sketchfab para optimizar su visualización. Este último programa ha sido la plataforma empleada para su edición en el libro de formato multimedia, del modo que venimos utilizando en trabajos similares.



Al ser Numancia uno de los yacimientos españoles de los que se ha hecho mayor catidad de fotografías a lo largo de más de cien años, se cuenta con la posibilidad de superponer imágenes fotográficas y planos de épocas diferentes y contrastarlas con el actual modelo fotogramétrico. De este modo se verifica el plano del arquitecto Aníbal Álvarez de 1921 o la fotografía aérea de los aviadores Gallarza y Victoria de 1919 con los levantamientos topográficos y fotogramétricos de épocas más recientes.

La posibilidad de editar un modelo 3D del Cerro de la Muela (Numancia) se ha complementado también con algunos objetos encontrados en excavaciones antiguas, que se han podido reproducir en 3D gracias a la colaboración del Museo Numantino. Para facilitar el acceso a los contenidos multimedia incorporados se han utilizado los iconos de la Real Academia de Bellas Artes de San Fernando.
